- 有害な紫外線から安全な可視光LEDへ -
安全な上に高感度なら文句なしです
・紫外線と比べて、目・皮膚・サンプルへのダメージが無い紫外線を含まない可視光LEDを使用しています。
・従来品では、安全だけど感度に満足できなかった方も多いのが現実です。
・安全・高感度・省スペースをめざした可視光の落射型イルミネーターです。
・EtBrに最適なEpi-Green Proが新しく加わりました。
・スポットで両側から照射する Twin Light および ペンタイプの Handy Blue、Handy Blue Pro、Handy Blue Pro Plus については、カタログをご請求下さい。
・Epi-Blue Slimは当社オリジナル製品で、2008年7月より販売しております。
■ Epi-Green Pro (ｴﾋﾟ･ｸﾞﾘｰﾝ ﾌﾟﾛ)  Epi-Green Pro (エピ・グリーン プロ)は、Epi-Blue Slimと同様にUVトランスイルミネーターの代わりに使用する可視光の落射型イルミネーターです。紫外線と比べて、目・皮膚・サンプルへの
ダメージも少なく、安心して使える緑色LEDを使用しています。しかも、Ethidium Bromide (EtBr, エチジウムブロマイド) 検出に最適な波長の超高輝度LEDを使用し、８Ｗ ＵＶ管に匹敵する高感度を実現しました。ビューイングフィルター付で、ゴーグル無しで観察・撮影が可能です。
|
・Epi-Green Pro

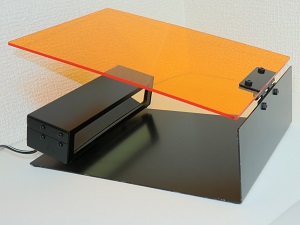

Epi-Green Pro が（図1）です。片側のみですが照射エリアは140x120mmと広いので、通常のEtBr染色ゲルの観察やゲルの切り出しに便利です。DNAへのダメージが無いため、切り出したDNA断片のクローニング効率はUVと比べて格段に向上します。
Epi-Green Proには、ゲルトレイが付属します。

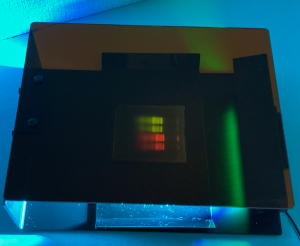

（図2）はEpi-Green Proのビューイングフィルターを通してデジタルカメラで撮影したEtBr染色ゲルのパターンです。低バックグラウンドで高コントラストのイメージを残すことができます。
■GR Red Loading Bufferで試してみました
GR Red Loading Bufferをサンプルに混ぜて電気泳動後、Epi-Green Proで照射して デジボックスDB-1200D（スタンダードフィルター仕様）で撮影したイメージです。電気泳動後の染色はしていません。デジカメで高性能フィルターを使用しなくても高感度検出が可能です。
■GR Green Loading Bufferで試してみました
GR Green Loading Bufferをサンプルに混ぜて電気泳動後、Epi-Green Proで照射して デジボックス DB-1200D（スタンダードフィルター仕様）で撮影したイメージです。電気泳動後の染色はしていません。デジカメで高性能フィルターを使用せず、しかもGreenの色素でも高感度検出が可能です。
|
(図1)
(図2)  |
■ Epi-Blue Slim (ｴﾋﾟ･ﾌﾞﾙｰ ｽﾘﾑ)
Epi-Blue Slim (エピ・ブルー スリム)は、UVトランスイルミネーターの代わりに使用する可視光の落射型イルミネーターです。紫外線と比べて、目・皮膚・サンプルへの
ダメージも少なく、安心して使える青色LEDを使用しています。超高輝度の青色LEDを使用し、従来品で不満のあった感度を高めるための改良を加えました。SYBR系色素 (SYBR Green、SYBR Gold、SYBR Safe) はもちろん Ethidium Bromide (EtBr, エチジウムブロマイド) にも使用できます。
Epi-Blue Slim には、両側から同じ明るさで照射できる”ツインタイプ”と片側のみの”シングルタイプ”の２種類あります。
( ※ SYBR Green、SYBR Gold、SYBR Safe はインビトロジェン社の製品です。)
・Epi-Blue Slim (ﾂｲﾝ)
Epi-Blue Slim (ﾂｲﾝ) が（図1）です。
ゲルエリアを両側から均一に照射することができます。ゲル撮影システムでの撮影には通常EtBr用として付いているフィルターがそのまま使えます。
ゲル撮影システムでの使用には、ツインタイプが適しています。
■GR Green Loading Bufferで試してみました
実験条件はEpi-Green Proのデータと同様です。検出にEpi-Blue Slim (ツイン)を使用しています。
・Epi-Blue Slim (ｼﾝｸﾞﾙ)
Epi-Blue Slim (ｼﾝｸﾞﾙ) が（図2）です。片側のみですがカバー領域が広いので、通常のEtBr染色ゲルの観察やゲルの切り出しに便利です。DNAへのダメージが無いため、切り出したDNA断片のクローニング効率はUVと比べて格段に向上します。
Epi-Blue Slimには、通常、ゴーグルとゲル用プレートが付属します。（図3）はEpi-Blue Slim (ｼﾝｸﾞﾙ) Type1のセットです。
※サイズは、ほとんどのメーカーの暗ボックスやフードに入る16cmx16cm（ｼﾝｸﾞﾙ）です。 |
(1)
|
(2)
|
(3)
|
◆ エチジウムブロマイド(EtBr )染色ゲルで比べてみました UV vs Epi-Blue Slim
|
(3)  | (4)  |
EtBr染色ゲルをUVトランスイルミネーター(365nm)(図3) とEpi-Blue Slim(図4) を使ってそれぞれデジカメで撮影したイメージです。
Epi-Blue Slimは落射型なので、バックグラウンドが低く見えています。
※ 開発者よりひとこと
SYBR系色素をより高感度で検出したいと思い改良を加えていたら、EtBrも良く見えてしまい、最初は驚きました。特に、可視光なので、DNAへのダメージを嫌うゲル切り出しや
安全性が気になる実習にご活用いただきたいと思っています。
|
Epi-Green Slim (エピ・グリーン スリム)は、Epi-Blue Slimと同様にUVトランスイルミネーターの代わりに使用する可視光の落射型イルミネーターです。紫外線と比べて、目・皮膚・サンプルへの
ダメージも少なく、安心して使える緑色LEDを使用しています。超高輝度の緑色LEDを使用し、従来品で不満のあった感度を高めるための改良を加えました。Ethidium Bromide (EtBr, エチジウムブロマイド) に最適です。
Epi-Green Slim には、両側から同じ明るさで照射できる”ツインタイプ”と片側のみの”シングルタイプ”の２種類あります。
|
・Epi-Green Slim (ｼﾝｸﾞﾙ)
Epi-Green Slim (ｼﾝｸﾞﾙ) が（図1）です。片側のみですがカバー領域が広いので、通常のEtBr染色ゲルの観察やゲルの切り出しに便利です。DNAへのダメージが無いため、切り出したDNA断片のクローニング効率はUVと比べて格段に向上します。
Epi-Green Slimには、通常、ゴーグルとゲル用プレートが付属します。（図2）はEpi-Green Slim (ｼﾝｸﾞﾙ) のセットです。
付属のゴーグルを通して観察しますと、バンドをクッキリ見ることができます。
ゲル撮影装置で取り込んだイメージです。カメラ用のフィルターを各種ご用意しております。
 |
(1)
|
(2)
|
■ ＵＶプロテクト シャープカットゴーグル 全８色！
ご好評いただいておりますゴーグルは、単品でも販売しております（定価：\6,800）。このゴーグルはシャープなロングパスフィルターの特性を持ち、高コントラストの蛍光観察を可能にします。
紫外線は、UVC～UVAの全領域(190～400nm)で99.9%以上カットします。そのため、可視光アプリケーションだけでなく、UVトランスイルミネーターにも安心してお使いいただけます。
色はクリアーも含めカットオフ値の異なる8色をご用意しています。また、オーバーグラスタイプになっていますので、メガネの上からも着用できます。
蛍光観察には、励起光の色とゴーグル・フィルターとの組み合わせが重要です。カタログもありますので、お問い合わせ下さい。
 |  |  |  |  |  |  |  |
クリアー 1 | クリアー 2 | イエロー 1 | イエロー 2 | オレンジ 1 | オレンジ 2 | レッド 1 | レッド 2 |
405nm以下ｶｯﾄ | 415nm以下ｶｯﾄ | 470nm以下ｶｯﾄ | 490nm以下ｶｯﾄ | 530nm以下ｶｯﾄ | 540nm以下ｶｯﾄ | 580nm以下ｶｯﾄ | 590nm以下ｶｯﾄ |
